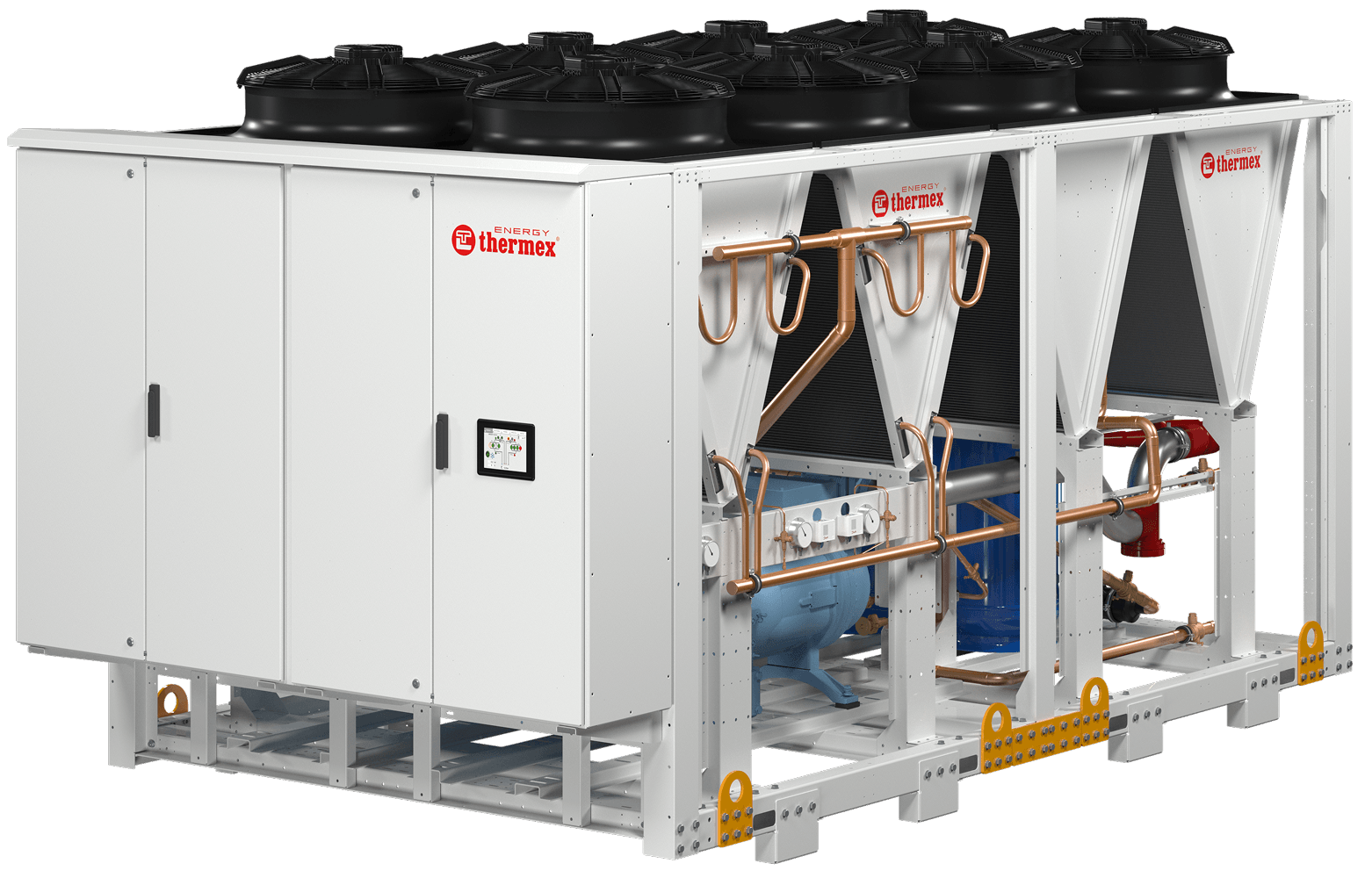

ККБ на винтовых компрессорах Thermex Energy TER
Под заказ
Доступна расширенная гарантия 60 месяцев
Серия компрессорно-конденсаторных блоков большой мощности на базе винтовых компрессоров
Характеристики
Модельный ряд
—
28 типоразмеров от 196 до 1475 кВт
Режим работы
—
Только охлаждение
Тип компрессоров
—
Винтовые
Конденсатор
—
Микроканальный
Вентиляторы
—
Осевые с EC-двигателем
Рабочий диапазон температуры наружного воздуха
—
от –40 до +43°С

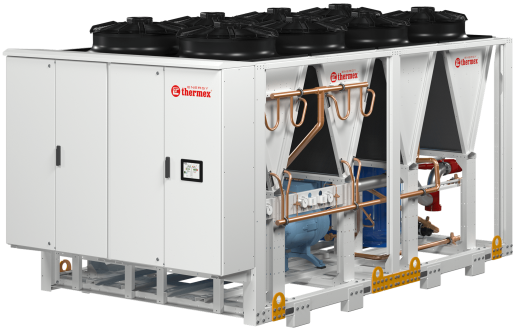

ККБ на винтовых компрессорах Thermex Energy TER
Под заказ
Доступна расширенная гарантия 60 месяцев
#PROP_TITLE#
—
#PROP_VALUE#
- 28 типоразмеров холодопроизводительностью от 196 до 1475 кВт
- Обработка корпуса цинкосодержащим грунтом, покрытие порошковой краской RAL 7035
- Низкий уровень шума за счет использования EC-вентиляторов с плавноизменяемой частотой вращения
- Уменьшенный объем заправки фреоном за счет применения микроканальных теплообменников
Базовая комплектация
- облачный сервис по Ethernet
- встроенные манометры
- теплоизоляция холодильного контура
- защитные панели корпуса
- заправка азотом
- электронный контроль давления конденсации
- ЕC-вентиляторы
Опциональное оснащение
- GSM-модем для подключения к облачному сервису
- контроллер с сенсорной панелью
- выносная панель оператора 7’’
- ИБП для контроллеров
- виброопоры
- зимний пуск при температуре до –40 °С
Технические характеристики модельного ряда
| Модель |
|---|
| Холодопроизводительность, кВт* |
| Эл. мощность компрессоров, кВт |
| Эл. мощность полная, кВт |
| EER компрессоров |
| EER номинальный |
| Количество хол. контуров, шт. |
| Количество компрессоров, шт. |
| Диаметр вентиляторов, мм |
| Количество вентиляторов, шт. |
| Длина, мм |
| Ширина, мм |
| Высота, мм |
| Вес, кг |
| TER 11-160-4EC | TER 11-180-4EC | TER 11-200-4EC | TER 11-210-4EC | TER 11-260-4EC | TER 11-290-4EC | TER 11-330-6EC | TER 11-390-6EC | TER 11-440-6EC | TER 11-460-8EC | TER 11-480-8EC | TER 11-540-8EC | TER 11-610-8EC | TER 11-670-10EC | TER 22-320-6EC | TER 22-360-6EC | TER 22-400-6EC | TER 22-420-6EC | TER 22-520-8EC | TER 22-580-8EC | TER 22-660-10EC | TER 22-780-12EC | TER 22-880-12EC | TER 22-920-14EC | TER 22-960-14EC | TER 22-1080-16EC | TER 22-1220-16EC | TER 22-1340-18EC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 196 | 217 | 236 | 249 | 295 | 322 | 385 | 442 | 484 | 536 | 551 | 609 | 665 | 753 | 374 | 412 | 447 | 469 | 590 | 643 | 747 | 884 | 968 | 1048 | 1077 | 1217 | 1330 | 1475 |
| 49 | 55 | 62 | 67 | 82 | 92 | 97 | 121 | 137 | 153 | 157 | 167 | 189 | 206 | 103 | 116 | 121 | 141 | 164 | 183 | 201 | 242 | 274 | 306 | 318 | 331 | 342 | 378 |
| 60 | 66 | 73 | 77 | 93 | 102 | 113 | 137 | 153 | 157 | 164 | 188 | 210 | 232 | 118 | 132 | 147 | 157 | 185 | 204 | 228 | 274 | 306 | 318 | 331 | 376 | 420 | 469 |
| 4,0 | 3,9 | 3,8 | 3,7 | 3,6 | 3,6 | 4,0 | 3,6 | 3,5 | 3,5 | 3,6 | 3,7 | 3,6 | 3,5 | 3,6 | 3,6 | 3,4 | 3,3 | 3,6 | 3,5 | 3,7 | 3,6 | 3,5 | 3,5 | 3,7 | 3,6 | 3,5 | 3,5 |
| 3,3 | 3,3 | 3,2 | 3,2 | 3,1 | 3,1 | 3,4 | 3,2 | 3,2 | 3,3 | 3,2 | 3,4 | 3,2 | 3,2 | 3,0 | 3,1 | 3,0 | 3,0 | 3,2 | 3,1 | 3,1 | 3,2 | 3,2 | 3,1 | 3,1 | 3,3 | 3,2 | 3,1 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 12 |
| 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 4370 | 5360 | 6350 | 6350 | 7340 | 7340 | 8330 | 8330 | 9320 |
| 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 | 2386 |
| 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 |
| 1800,2 | 1809,0 | 1824,4 | 1831,0 | 1965,2 | 1976,2 | 2539,0 | 2814,0 | 2825,0 | 3439,2 | 3472,2 | 3857,2 | 3879,2 | 4522,1 | 2913,0 | 2930,6 | 2961,4 | 2974,6 | 3846,2 | 3868 | 4489 | 5568 | 5599 | 6161 | 6227 | 7536 | 7580 | 8200 |
* Данные для условий: хладоноситель этиленгликоль 45%; температура хладоносителя на входе +12°С; температура хладоносителя на выходе +7%; температура воздуха на улице +35°С
Модельный ряд
28 типоразмеров от 196 до 1475 кВт
Режим работы
Только охлаждение
Тип компрессоров
Винтовые
Конденсатор
Микроканальный
Вентиляторы
Осевые с EC-двигателем
Рабочий диапазон температуры наружного воздуха
от –40 до +43°С
Регулирование производительности
Плавное
Хладагент
R410a
Гарантия, мес.
24
Список моделей серии
#PROP_TITLE#
#PROP_VALUE#
Компрессорно-конденсаторный блок Thermex Energy TER-11-160-4EC
Холодопроизводительность, кВт
196
EER (номинальная энергоэффективность)
3,3
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-180-4EC
Холодопроизводительность, кВт
217
EER (номинальная энергоэффективность)
3,3
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-200-4EC
Холодопроизводительность, кВт
236
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-210-4EC
Холодопроизводительность, кВт
249
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-260-4EC
Холодопроизводительность, кВт
295
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-290-4EC
Холодопроизводительность, кВт
322
EER (номинальная энергоэффективность)
3,1
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-330-6EC
Холодопроизводительность, кВт
385
EER (номинальная энергоэффективность)
3,4
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-390-6EC
Холодопроизводительность, кВт
442
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-440-6EC
Холодопроизводительность, кВт
484
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-460-8EC
Холодопроизводительность, кВт
536
EER (номинальная энергоэффективность)
3,4
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-480-8EC
Холодопроизводительность, кВт
551
EER (номинальная энергоэффективность)
3,4
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-540-8EC
Холодопроизводительность, кВт
609
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-610-8EC
Холодопроизводительность, кВт
665
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-11-670-10EC
Холодопроизводительность, кВт
753
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
10
Габаритные размеры (Д*Ш*В), мм
5360 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-320-6EC
Холодопроизводительность, кВт
374
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-360-6EC
Холодопроизводительность, кВт
412
EER (номинальная энергоэффективность)
3,1
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-400-6EC
Холодопроизводительность, кВт
447
EER (номинальная энергоэффективность)
3,0
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-420-6EC
Холодопроизводительность, кВт
469
EER (номинальная энергоэффективность)
3,0
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-520-8EC
Холодопроизводительность, кВт
590
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-580-8EC
Холодопроизводительность, кВт
643
EER (номинальная энергоэффективность)
3,1
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4370 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-660-10EC
Холодопроизводительность, кВт
747
EER (номинальная энергоэффективность)
3,3
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
10
Габаритные размеры (Д*Ш*В), мм
5360 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-780-12EC
Холодопроизводительность, кВт
884
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
12
Габаритные размеры (Д*Ш*В), мм
6350 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-880-12EC
Холодопроизводительность, кВт
968
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
12
Габаритные размеры (Д*Ш*В), мм
6350 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-920-14EC
Холодопроизводительность, кВт
1048
EER (номинальная энергоэффективность)
3,3
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
14
Габаритные размеры (Д*Ш*В), мм
7340 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-960-14EC
Холодопроизводительность, кВт
1077
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
14
Габаритные размеры (Д*Ш*В), мм
7340 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-1080-16EC
Холодопроизводительность, кВт
1217
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
16
Габаритные размеры (Д*Ш*В), мм
8330 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-1220-16EC
Холодопроизводительность, кВт
1330
EER (номинальная энергоэффективность)
3,2
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
16
Габаритные размеры (Д*Ш*В), мм
8330 * 2386 * 2350
Компрессорно-конденсаторный блок Thermex Energy TER-22-1340-18EC
Холодопроизводительность, кВт
1475
EER (номинальная энергоэффективность)
3,1
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
18
Габаритные размеры (Д*Ш*В), мм
9320 * 2386 * 2350
