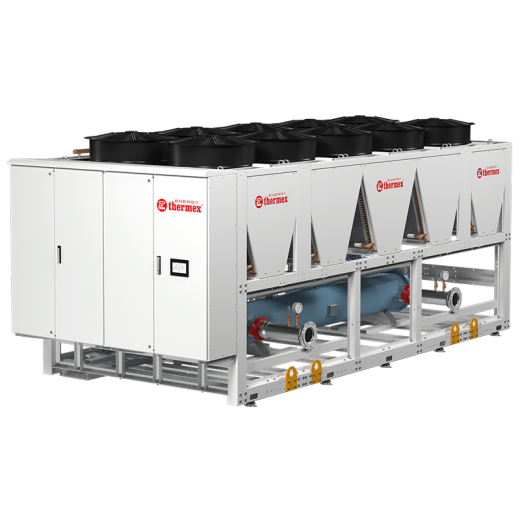

Моноблочные чиллеры на винтовых компрессорах Thermex Energy TDR
Под заказ
Доступна расширенная гарантия 60 месяцев
Серия моноблочных чиллеров средней мощности с воздушным охлаждением на базе винтовых компрессоров с медно-алюминиевыми теплообменниками конденсаторов
Подробности
Характеристики
Модельный ряд
—
28 типоразмеров от 170 до 1260 кВт
Режим работы
—
Только охлаждение
Тип компрессоров
—
Винтовые
Испаритель
—
Кожухотрубный
Конденсатор
—
Медно-алюминиевый
Вентиляторы
—
Осевые с EC-двигателем

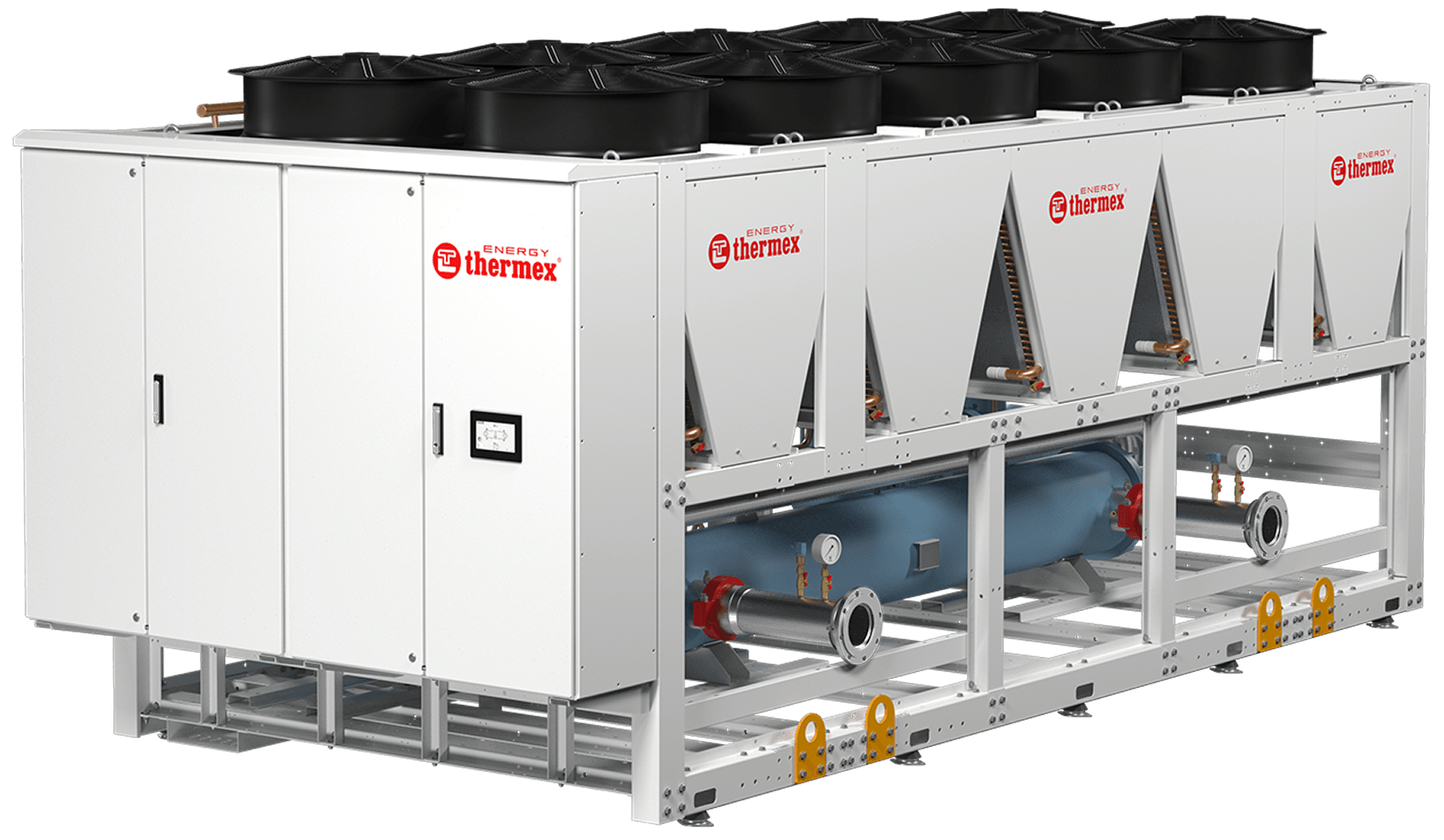

Моноблочные чиллеры на винтовых компрессорах Thermex Energy TDR
Под заказ
Доступна расширенная гарантия 60 месяцев
#PROP_TITLE#
—
#PROP_VALUE#
- 28 типоразмеров холодопроизводительностью от 170 до 1260 кВт
- Обработка корпуса цинкосодержащим грунтом, покрытие порошковой краской RAL 7035
- Низкий уровень шума за счет использования EC-вентиляторов с плавноизменяемой частотой вращения
- Эффективные медно-алюминиевые теплообменники конденсаторов
- Объединение в общую систему управления с внешними гидромодулями
Базовая комплектация
- облачный сервис по Ethernet
- встроенные манометры
- электронный расширительный вентиль
- контроллер с сенсорной панелью
- ИБП для контроллеров
- электронный контроль давления конденсации
- трубопроводы гидромодуля из нержавеющей стали
- без изоляции гидромодуля
- заправка фреоном
Опциональное оснащение
- встроенный гидромодуль с одним насосом
- встроенный гидромодуль с двумя насосами
- встроенный буферный бак
- встроенный фрикулинг
- GSM-модем для подключения к облачному сервису
- выносная панель оператора 7’’
- теплоизоляция холодильного контура
- каскадное управление до 16 чиллеров
- защитные панели корпуса
- усиленная шумоизоляция (корпус + компрессор)
- виброопоры
- щит управления в комплекте, но не установлен
- трубопроводы гидромодуля из черной стали
- мембранный бак
- теплоизоляция гидромодуля и/или бака
- частотный преобразователь насосов гидромодуля
- заправка азотом
- зимний пуск при температуре до –40 °С
Технические характеристики модельного ряда
| Модель |
|---|
| Холодопроизводительность, кВт* |
| Эл. мощность компрессоров, кВт |
| Эл. мощность полная, кВт |
| EER компрессоров |
| EER номинальный |
| Количество хол. контуров, шт. |
| Количество компрессоров, шт. |
| Диаметр вентиляторов, мм |
| Количество вентиляторов, шт. |
| Расход теплоносителя, м³/ч |
| Сопротивление испарителя, кПа |
| Длина, мм |
| Ширина, мм |
| Высота, мм |
| Вес, кг |
| TMR 11-170-4EC | TMR 11-190-4EC | TMR 11-200-4EC | TMR 11-220-4EC | TMR 11-250-4EC | TMR 11-270-4EC | TMR 11-340-6EC | TMR 11-380-6EC | TMR 11-410-6EC | TMR 11-460-8EC | TMR 11-480-8EC | TMR 11-520-8EC | TMR 11-560-8EC | TMR 11-640-10EC | TMR 22-320-6EC | TMR 22-350-6EC | TMR 22-380-6EC | TMR 22-390-6EC | TMR 22-500-8EC | TMR 22-540-8EC | TMR 22-640-10EC | TMR 22-760-12EC | TMR 22-830-12EC | TMR 22-910-14EC | TMR 22-930-14EC | TMR 22-1050-16EC | TMR 22-1140-16EC | TMR 22-1260-18EC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 170 | 186 | 200 | 216 | 252 | 272 | 338 | 381 | 410 | 464 | 476 | 520 | 562 | 641 | 319 | 351 | 377 | 392 | 502 | 543 | 642 | 764 | 827 | 909 | 933 | 1053 | 1138 | 1257 |
| 51 | 58 | 66 | 72 | 92 | 104 | 106 | 136 | 155 | 150 | 157 | 187 | 215 | 229 | 110 | 125 | 143 | 155 | 182 | 207 | 225 | 272 | 312 | 316 | 334 | 376 | 433 | 482 |
| 62 | 69 | 76 | 83 | 102 | 114 | 122 | 151 | 171 | 171 | 178 | 208 | 236 | 255 | 125 | 141 | 159 | 171 | 203 | 228 | 251 | 303 | 343 | 353 | 370 | 419 | 475 | 529 |
| 3,3 | 3,2 | 3,0 | 3,0 | 2,8 | 2,6 | 3,2 | 2,8 | 2,6 | 3,1 | 3,0 | 2,8 | 2,6 | 2,8 | 2,9 | 2,8 | 2,6 | 2,5 | 2,7 | 2,6 | 2,9 | 2,8 | 2,7 | 2,9 | 2,8 | 2,8 | 2,6 | 2,6 |
| 2,7 | 2,7 | 2,6 | 2,6 | 2,5 | 2,4 | 2,8 | 2,5 | 2,4 | 2,7 | 2,7 | 2,5 | 2,4 | 2,5 | 2,5 | 2,5 | 2,4 | 2,3 | 2,5 | 2,4 | 2,6 | 2,5 | 2,4 | 2,6 | 2,5 | 2,5 | 2,4 | 2,4 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 6 | 6 | 6 | 6 | 8 | 8 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 |
| 29 | 32 | 34 | 37 | 43 | 47 | 58 | 66 | 71 | 80 | 82 | 89 | 97 | 110 | 55 | 60 | 65 | 67 | 86 | 93 | 110 | 131 | 142 | 156 | 160 | 181 | 196 | 216 |
| 14 | 17 | 19 | 17 | 23 | 23 | 27 | 37 | 33 | 42 | 35 | 27 | 34 | 44 | 31 | 29 | 37 | 31 | 38 | 29 | 48 | 32 | 27 | 37 | 40 | 53 | 59 | 48 |
| 3440 | 3440 | 3440 | 3440 | 3440 | 3440 | 3440 | 3440 | 3440 | 4430 | 4430 | 4430 | 4430 | 5420 | 4430 | 4430 | 4430 | 4430 | 4430 | 4430 | 5420 | 6410 | 6410 | 7400 | 7400 | 8390 | 8390 | 9380 |
| 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 |
| 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 |
| 2083 | 2097 | 2115 | 2245 | 2393 | 2424 | 2711 | 2996 | 3027 | 3445 | 3489 | 4001 | 4058 | 4426 | 3239 | 3293 | 3347 | 3374 | 3921 | 4096 | 4480 | 5532 | 5631 | 6085 | 6173 | 7238 | 7338 | 7778 |
* Данные для условий: хладоноситель вода; температура хладоносителя на входе +12°С; температура хладоносителя на выходе +7°С; температура воздуха на улице +35°С
Модельный ряд
28 типоразмеров от 170 до 1260 кВт
Режим работы
Только охлаждение
Тип компрессоров
Винтовые
Испаритель
Кожухотрубный
Конденсатор
Медно-алюминиевый
Вентиляторы
Осевые с EC-двигателем
Рабочий диапазон температуры наружного воздуха
от -40 до +43°С
Рабочий диапазон температуры хладоносителя на выходе
от -14 до +20°С
Регулирование производительности
Плавное
Хладагент
R134a
Гарантия, мес.
24
Список моделей серии
#PROP_TITLE#
#PROP_VALUE#
Моноблочный чиллер Thermex Energy TDR-11-170-4EC
Под заказ
Холодопроизводительность, кВт
170
EER (номинальная энергоэффективность)
2,7
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
3440 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-190-4EC
Под заказ
Холодопроизводительность, кВт
186
EER (номинальная энергоэффективность)
2,7
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
3440 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-200-4EC
Под заказ
Холодопроизводительность, кВт
200
EER (номинальная энергоэффективность)
2,6
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
3440 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-220-4EC
Под заказ
Холодопроизводительность, кВт
216
EER (номинальная энергоэффективность)
2,6
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
3440 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-250-4EC
Под заказ
Холодопроизводительность, кВт
252
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
3440 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-270-4EC
Под заказ
Холодопроизводительность, кВт
272
EER (номинальная энергоэффективность)
2,4
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
4
Габаритные размеры (Д*Ш*В), мм
3440 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-340-6EC
Под заказ
Холодопроизводительность, кВт
338
EER (номинальная энергоэффективность)
2,8
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
3440 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-380-6EC
Под заказ
Холодопроизводительность, кВт
381
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
3440 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-410-6EC
Под заказ
Холодопроизводительность, кВт
410
EER (номинальная энергоэффективность)
2,4
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
3440 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-460-8EC
Под заказ
Холодопроизводительность, кВт
464
EER (номинальная энергоэффективность)
2,7
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-480-8EC
Под заказ
Холодопроизводительность, кВт
476
EER (номинальная энергоэффективность)
2,7
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-520-8EC
Под заказ
Холодопроизводительность, кВт
520
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-560-8EC
Под заказ
Холодопроизводительность, кВт
562
EER (номинальная энергоэффективность)
2,4
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-11-640-10EC
Под заказ
Холодопроизводительность, кВт
641
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
1
Количество компрессоров, шт.
1
Количество вентиляторов, шт.
10
Габаритные размеры (Д*Ш*В), мм
5420 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-320-6EC
Под заказ
Холодопроизводительность, кВт
319
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-350-6EC
Под заказ
Холодопроизводительность, кВт
351
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-380-6EC
Под заказ
Холодопроизводительность, кВт
377
EER (номинальная энергоэффективность)
2,4
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-390-6EC
Под заказ
Холодопроизводительность, кВт
392
EER (номинальная энергоэффективность)
2,3
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
6
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-500-8EC
Под заказ
Холодопроизводительность, кВт
502
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-540-8EC
Под заказ
Холодопроизводительность, кВт
543
EER (номинальная энергоэффективность)
2,4
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
8
Габаритные размеры (Д*Ш*В), мм
4430 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-640-10EC
Под заказ
Холодопроизводительность, кВт
642
EER (номинальная энергоэффективность)
2,6
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
10
Габаритные размеры (Д*Ш*В), мм
5420 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-760-12EC
Под заказ
Холодопроизводительность, кВт
764
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
12
Габаритные размеры (Д*Ш*В), мм
6410 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-830-12EC
Под заказ
Холодопроизводительность, кВт
827
EER (номинальная энергоэффективность)
2,4
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
12
Габаритные размеры (Д*Ш*В), мм
6410 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-910-14EC
Под заказ
Холодопроизводительность, кВт
909
EER (номинальная энергоэффективность)
2,6
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
14
Габаритные размеры (Д*Ш*В), мм
7400 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-930-14EC
Под заказ
Холодопроизводительность, кВт
933
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
14
Габаритные размеры (Д*Ш*В), мм
7400 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-1050-16EC
Под заказ
Холодопроизводительность, кВт
1053
EER (номинальная энергоэффективность)
2,5
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
16
Габаритные размеры (Д*Ш*В), мм
8390 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-1140-16EC
Под заказ
Холодопроизводительность, кВт
1138
EER (номинальная энергоэффективность)
2,4
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
16
Габаритные размеры (Д*Ш*В), мм
8390 * 2350 * 2350
Моноблочный чиллер Thermex Energy TDR-22-1260-18EC
Под заказ
Холодопроизводительность, кВт
1257
EER (номинальная энергоэффективность)
2,4
Количество хол. контуров, шт.
2
Количество компрессоров, шт.
2
Количество вентиляторов, шт.
18
Габаритные размеры (Д*Ш*В), мм
9380 * 2350 * 2350
