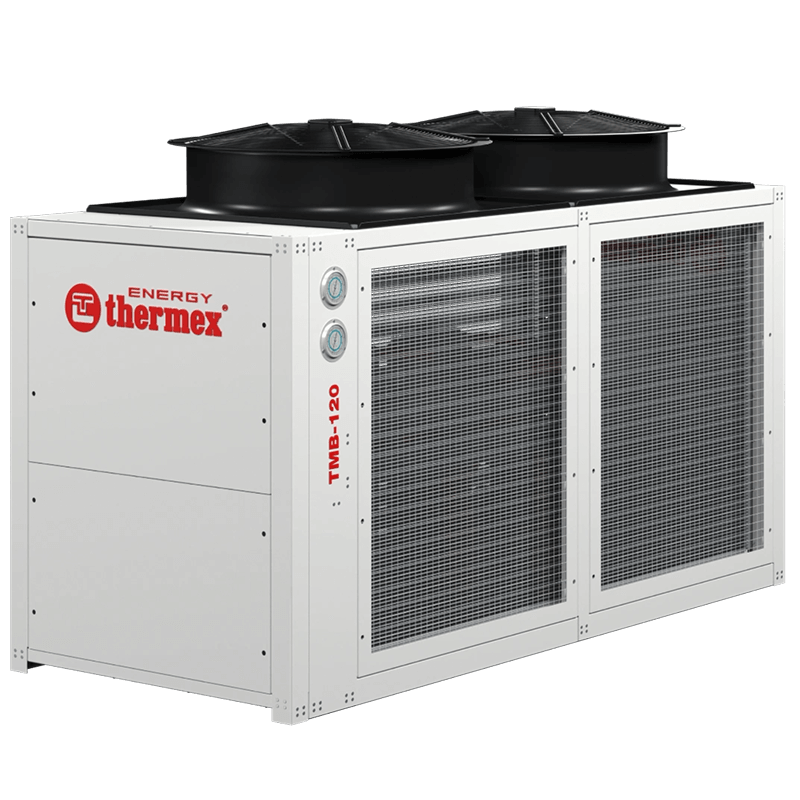

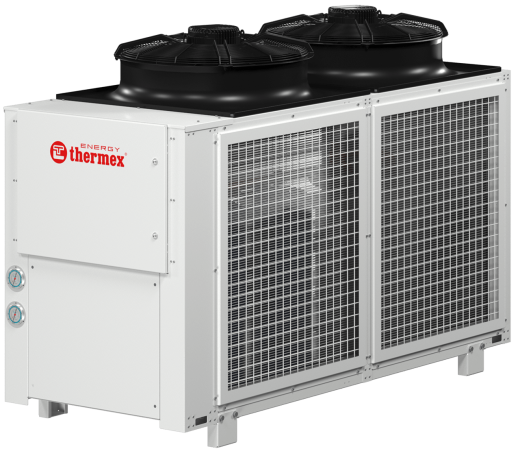

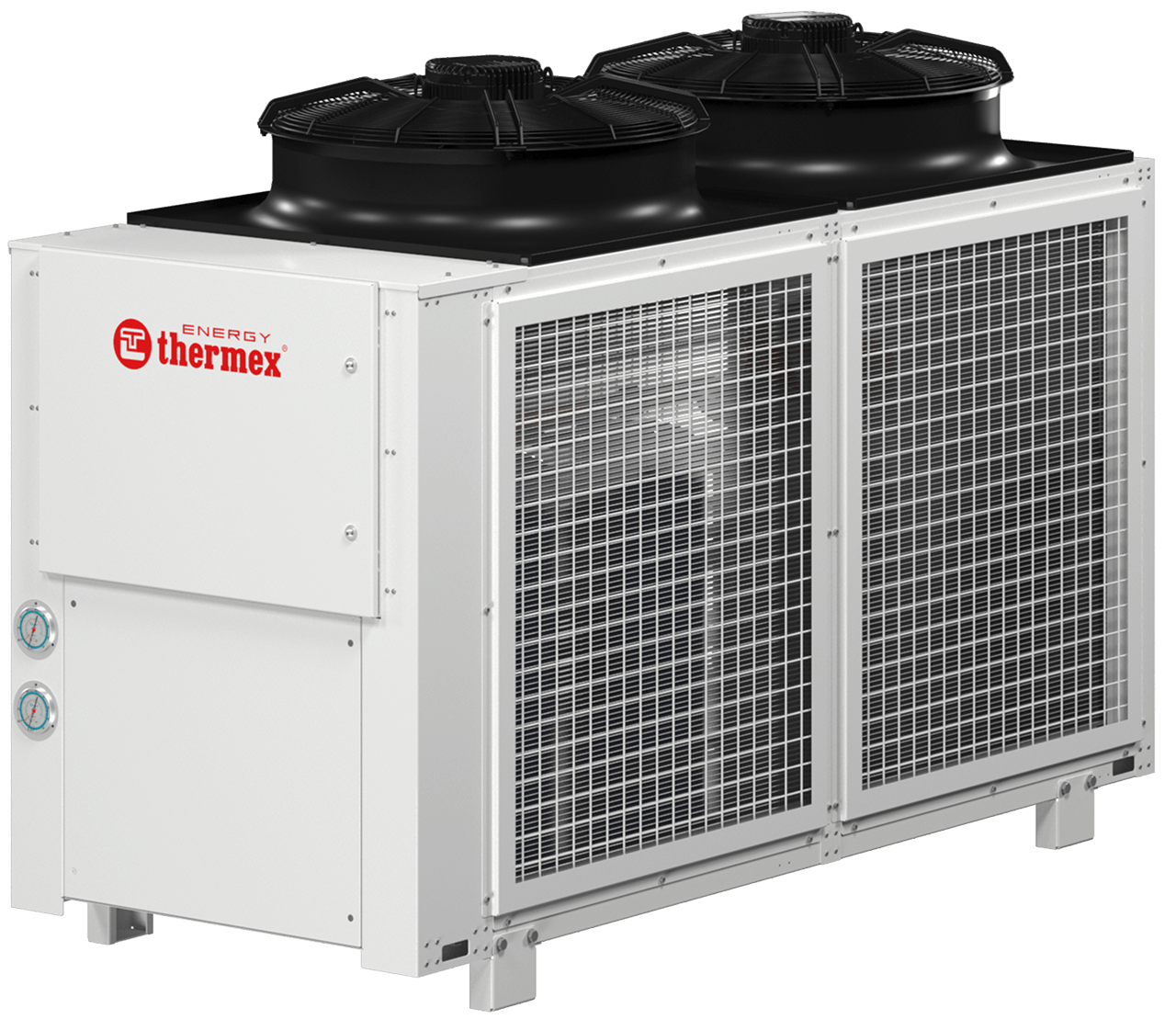

Серия моноблочных чиллеров малой мощности с встроенным гидромодулем на базе спиральных компрессоров
Подробности
Характеристики
Модельный ряд
—
9 типоразмеров от 45 до 253 кВт
Режим работы
—
Только охлаждение
Тип компрессоров
—
Спиральные
Испаритель
—
Пластинчатый
Конденсатор
—
Микроканальный
Вентиляторы
—
Осевые с EC-двигателем
#PROP_TITLE#
—
#PROP_VALUE#
- 9 типоразмеров холодопроизводительностью от 45 до 253 кВт
- До четырех спиральных компрессоров в холодильном контуре
- Встроенный гидромодуль
- Обработка корпуса цинкосодержащим грунтом, покрытие порошковой краской RAL 7035
- Низкий уровень шума за счет использования EC-вентиляторов с плавноизменяемой частотой вращения
- Уменьшенный объем заправки фреоном за счет применения микроканальных теплообменников
Базовая комплектация
- облачный сервис по Ethernet
- встроенные манометры
- встроенный гидромодуль с одним насосом
- теплоизоляция холодильного контура
- защитные панели корпуса
- трубопроводы гидромодуля из нержавеющей стали
- без изоляции гидромодуля
- заправка фреоном
Опциональное оснащение
- без установки насоса
- GSM-модем для подключения к облачному сервису
- контроллер с сенсорной панелью
- выносная панель оператора 7’’
- ИБП для контроллеров
- каскадное управление до 16 чиллеров
- виброопоры
- теплоизоляция гидромодуля или бака
- заправка азотом
Технические характеристики модельного ряда
| Модель |
|---|
| Холодопроизводительность, кВт* |
| Эл. мощность компрессоров, кВт |
| Эл. мощность полная, кВт |
| EER компрессоров |
| EER номинальный |
| Количество хол. контуров, шт. |
| Количество компрессоров, шт. |
| Диаметр вентиляторов, мм |
| Количество вентиляторов, шт. |
| Расход теплоносителя, м³/ч |
| Сопротивление испарителя, кПа |
| Длина, мм |
| Ширина, мм |
| Высота, мм |
| Вес, кг |
| TMB 12-35-2EC-HM1 | TMB 12-50-2EC-HM1 | TMB 12-70-1EC-HM1 | TMB 12-100-2EC-HM1 | TMB 12-120-2EC-HM1 | TMB 12-140-2EC-HM1 | TMB 13-180-2EC-HM1 | TMB 13-210-4EC-HM1 | TMB 14-240-4EC-HM1 |
|---|---|---|---|---|---|---|---|---|
| 45 | 60 | 80 | 110 | 129 | 155 | 192 | 238 | 253 |
| 11 | 18 | 25 | 37 | 36 | 47 | 67 | 67 | 76 |
| 15 | 22 | 30 | 45 | 45 | 56 | 77 | 83 | 92 |
| 4,04 | 3,30 | 3,22 | 2,97 | 3,54 | 3,33 | 2,86 | 3,54 | 3,35 |
| 2,96 | 2,69 | 2,70 | 2,43 | 2,89 | 2,78 | 2,51 | 2,86 | 2,76 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 1 | 2 | 2 | 2 | 2 | 2 | 4 | 4 |
| 500 | 500 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 |
| 8 | 10 | 14 | 19 | 22 | 27 | 33 | 41 | 43 |
| 28 | 48 | 40 | 36 | 48 | 49 | 49 | 46 | 43 |
| 1620 | 1620 | 2350 | 2350 | 2350 | 2350 | 2350 | 2367 | 2367 |
| 840 | 840 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 1100 | 1100 | 1480 | 1480 | 1480 | 1480 | 1480 | 1700 | 1700 |
| 400 | 450 | 600 | 650 | 700 | 750 | 800 | 1350 | 1450 |
* Данные для условий: хладоноситель этиленгликоль 45%; температура хладоносителя на входе +12°С; температура хладоносителя на выходе +7%; температура воздуха на улице +35°С
Модельный ряд
9 типоразмеров от 45 до 253 кВт
Режим работы
Только охлаждение
Тип компрессоров
Спиральные
Испаритель
Пластинчатый
Конденсатор
Микроканальный
Вентиляторы
Осевые с EC-двигателем
Рабочий диапазон температуры наружного воздуха
от -5 до +43°С
Рабочий диапазон температуры хладоносителя на выходе
от -7 до +17,5°С
Регулирование производительности
Ступенчатое
Хладагент
R410a
Гарантия, мес.
24
