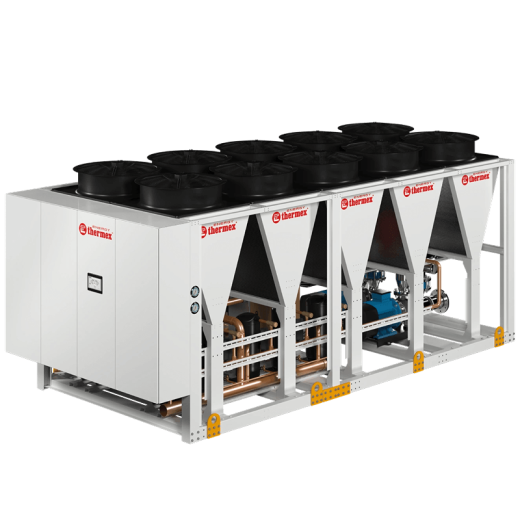

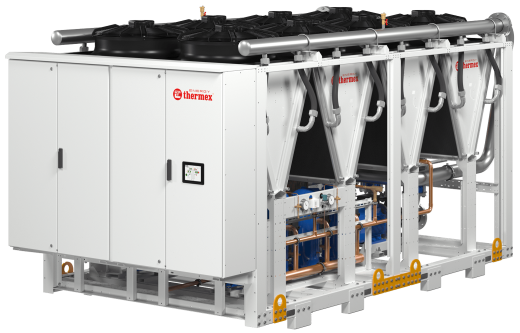

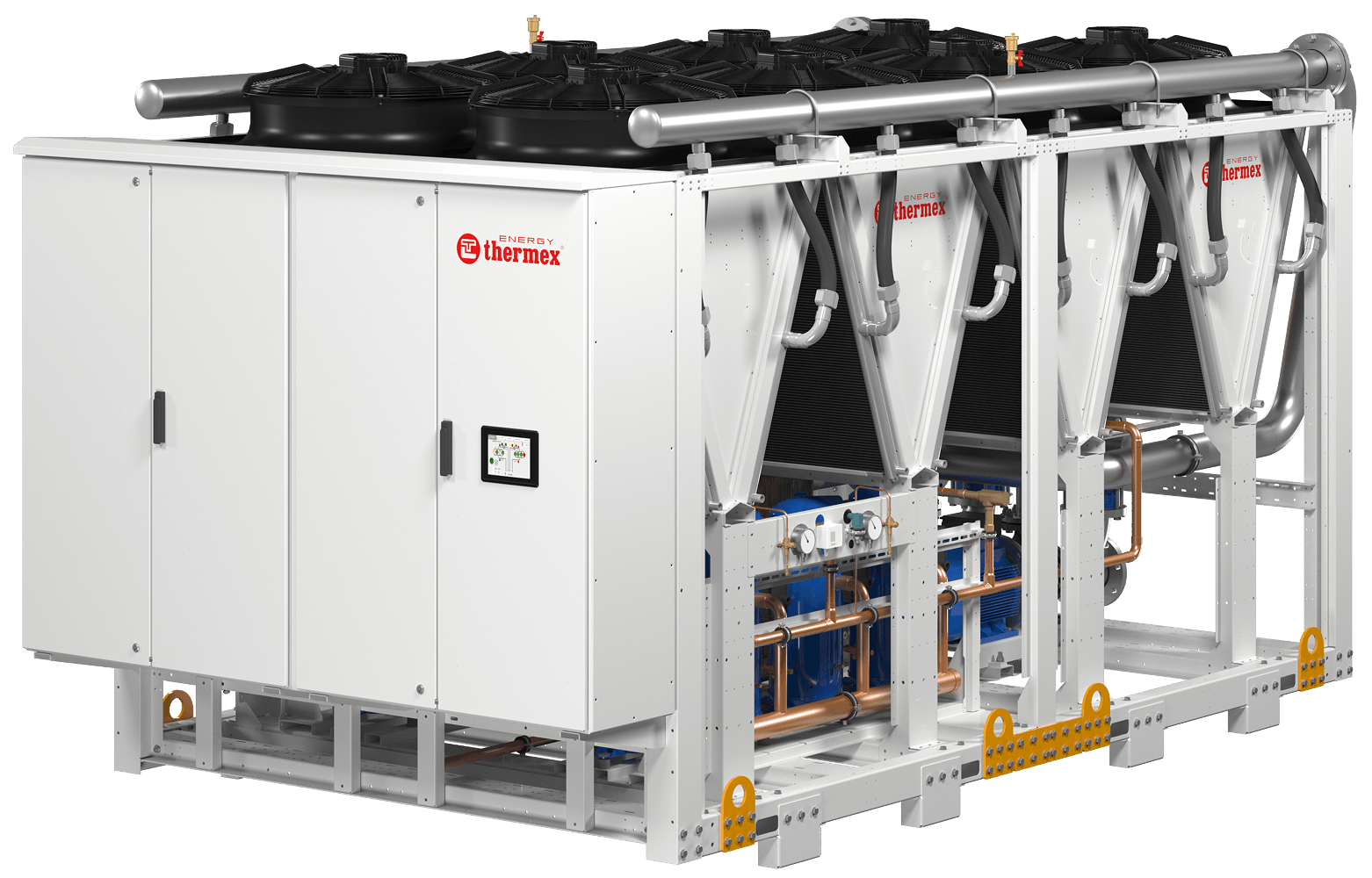

Серия моноблочных чиллеров средней мощности с воздушным охлаждением конденсатора на базе спиральных компрессоров
Подробности
Характеристики
Модельный ряд
—
18 типоразмеров от 120 до 641 кВт
Режим работы
—
Только охлаждение
Тип компрессоров
—
Спиральные
Испаритель
—
Пластинчатый
Конденсатор
—
Микроканальный
Вентиляторы
—
Осевые с EC-двигателем
#PROP_TITLE#
—
#PROP_VALUE#
- 18 типоразмеров холодопроизводительностью от 120 до 641 кВт
- Обработка корпуса цинкосодержащим грунтом, покрытие порошковой краской RAL 7035
- Низкий уровень шума за счет использования EC-вентиляторов с плавноизменяемой частотой вращения
- Уменьшенный объем заправки фреоном за счет применения микроканальных теплообменников
- Объединение в общую систему управления с внешними гидромодулями
Базовая комплектация
- облачный сервис по Ethernet
- встроенные манометры
- электронный расширительный вентиль
- контроллер с сенсорной панелью
- ИБП для контроллеров
- теплоизоляция холодильного контура
- электронный контроль давления конденсации
- трубопроводы гидромодуля из нержавеющей стали
- без изоляции гидромодуля
- заправка фреоном
Опциональное оснащение
- встроенный гидромодуль с одним насосом
- встроенный гидромодуль с двумя насосами
- встроенный буферный бак
- встроенный фрикулинг
- GSM-модем для подключения к облачному сервису
- выносная панель оператора 7’’
- каскадное управление до 16 чиллеров
- защитные панели корпуса
- усиленная шумоизоляция (корпус + компрессор)
- виброопоры
- щит управления в комплекте, но не установлен
- трубопроводы гидромодуля из черной стали
- мембранный бак
- теплоизоляция гидромодуля и/или бака
- частотный преобразователь насосов гидромодуля
- заправка азотом
- зимний пуск при температуре до –40 °С
Технические характеристики модельного ряда
| Модель |
|---|
| Холодопроизводительность, кВт* |
| Эл. мощность компрессоров, кВт |
| Эл. мощность полная, кВт |
| EER компрессоров |
| EER номинальный |
| Количество хол. контуров, шт. |
| Количество компрессоров, шт. |
| Диаметр вентиляторов, мм |
| Количество вентиляторов, шт. |
| Расход теплоносителя, м³/ч |
| Сопротивление испарителя, кПа |
| Длина, мм |
| Ширина, мм |
| Высота, мм |
| Вес, кг |
| TMS 12-118-2EC | TMS 12-128-2EC | TMS 12-159-2EC | TMS 13-177-4EC | TMS 13-192-4EC | TMS 13-239-4EC | TMS 24-236-4EC | TMS 24-256-4EC | TMS 24-287-4EC | TMS 24-318-4EC | TMS 26-354-6EC | TMS 26-384-6EC | TMS 26-415-8EC | TMS 26-446-8EC | TMS 26-477-8EC | TMS 28-472-10EC | TMS 28-512-10EC | TMS 28-636-10EC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 129 | 155 | 176 | 187 | 243 | 242 | 258 | 285 | 311 | 362 | 387 | 428 | 457 | 485 | 494 | 530 | 641 |
| 32 | 36 | 47 | 51 | 58 | 65 | 64 | 73 | 83 | 93 | 97 | 109 | 112 | 121 | 130 | 123 | 139 | 176 |
| 37 | 42 | 52 | 61 | 68 | 75 | 75 | 83 | 93 | 104 | 112 | 125 | 133 | 142 | 151 | 150 | 166 | 202 |
| 3,74 | 3,54 | 3,33 | 3,45 | 3,26 | 3,74 | 3,75 | 3,55 | 3,44 | 3,33 | 3,75 | 3,55 | 3,83 | 3,79 | 3,73 | 4,01 | 3,80 | 3,65 |
| 3,21 | 3,10 | 2,99 | 2,86 | 2,75 | 3,22 | 3,22 | 3,10 | 3,06 | 3,00 | 3,22 | 3,10 | 3,22 | 3,23 | 3,21 | 3,30 | 3,20 | 3,18 |
| 1 | 1 | 1 | 3 | 3 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 2 | 2 | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 |
| 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 10 | 10 | 10 |
| 21 | 22 | 27 | 30 | 32 | 42 | 42 | 44 | 49 | 53 | 62 | 67 | 74 | 79 | 83 | 85 | 91 | 110 |
| 43 | 48 | 32 | 41 | 29 | 48 | 41 | 47 | 40 | 48 | 43 | 49 | 41 | 47 | 43 | 44 | 51 | 56 |
| 1000 | 1000 | 1000 | 1990 | 1990 | 1990 | 1990 | 1990 | 1990 | 1990 | 3410 | 3410 | 4400 | 4400 | 4400 | 5390 | 5390 | 5390 |
| 2650 | 2650 | 2650 | 2350 | 2350 | 1990 | 1990 | 2350 | 2350 | 2350 | 2350 | 2350 | 2418 | 2418 | 2418 | 2418 | 2418 | 2418 |
| 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 |
| 1084 | 1093 | 1121 | 1241 | 1255 | 1833 | 1939 | 1968 | 1978 | 1992 | 2820 | 2867 | 3566 | 3566 | 3588 | 4656 | 4742 | 4772 |
* Данные для условий: хладоноситель этиленгликоль 45%; температура хладоносителя на входе +12°С; температура хладоносителя на выходе +7%; температура воздуха на улице +35°С
Модельный ряд
18 типоразмеров от 120 до 641 кВт
Режим работы
Только охлаждение
Тип компрессоров
Спиральные
Испаритель
Пластинчатый
Конденсатор
Микроканальный
Вентиляторы
Осевые с EC-двигателем
Рабочий диапазон температуры наружного воздуха
от -40 до +43°С
Рабочий диапазон температуры хладоносителя на выходе
от -14 до +17,5°С
Регулирование производительности
Ступенчатое
Хладагент
R410a
Гарантия, мес.
24
